Műszaki ismertetés
| „Cégünk küldetése Értékálló, korszerű, természet közeli lakóházak építése, amely a szerves és szervetlen építőanyagokat a legjobb tulajdonságai alapján használ fel. Meghonosítani Magyarországon Európában már a középkortól használt gerendavázas házak építésmódját Műszaki ismertetés Az épületek: földszint, tetőtér-beépítéses, vagy többszintes családi házak építési igényeihez és nagyságrendjére fejlesztettük ki. Az építési rendszernek vannak történelmi gyökerei az ún. "fachwerk" házak. Mai napig Európában, főleg Németországban élő technológia. |
|
A házak favázas tartószerkezetűek, szárfás jellegűek: az oszlopok az alaptól a tetőig egy anyagból épülnek. A függőleges tartószerkezetetek: oszlopok, fagerendás födémek, hagyományos jellegű tetőszerkezet egy teljes rendszert alkotnak. A házak primer teherhordó szerkezete a szélrácsokkal merevített faváz. Vannak fő teherhordási irányok, amelyek szabályszerű rendszerbe rendezik a vízszintes teherhordó gerendákat, szarufákat.
Alap hőszigetelési vastagságok:
|
Talajon fekvő padló
Födém hő és hangszigetelése: Fal hőszigetelése: Tető hőszigetelése:
|
15 cm lépésálló expandált ps.
5 cm lépésálló expandált ps.
25 cm üveggyapot, vagy ásványgyapot 30 cm üveggyapot, vagy ásványgyapot |
A Tisztelt Megrendelő igényeinek és műszaki elvárásoknak megfelelően a hőszigetelések vastagságai tetszőlegesen módosíthatóak felár ellenében. Ezekben az esetekben az U értékek az alábbiakban változnak:
| Külső falazat hőszigetelése | 25cm | ||
| U (W/m2K) | 0,17 |
| Tető hőszigetelése |
30cm | ||
| U (W/m2K) | 0,12 |
| Padló hőszigetelése | 15cm | ||
| U (W/m2K) | 0,21 |
Alapozás: 40 cm széles C10 monolit sávalap. Lábazati betonfal 20-as zsalukőből minimum 25-cm magas C12. Lábazat alappal betonacél o12-25 betonacél tüskékkel kapcsolódik. Egyedi méretezett esetekben pontalap gerendaráccsal.
A vázhoz választott fakeresztmetszetek és típuskapcsolatok maximum 5,00x5,00 méteres raszter kiosztásra és kétszintes tetőtér beépítéses épületre felelnek meg. Ezt meghaladó szintek esetén a raszter sűrűség növelendő. Nagyobb fesztávak esetén a kapcsolatokat és keresztmetszeteket ellenőrizni kell. Faanyag: szibériai borovi fenyő
|
Oszlopok:
Mestergerendák, szelemenek:
Födémgerendák, taréjszelemen:
Szarufák, nyílásáthidalók:
Magasító-pallózat:
Merevítő gerendák:
|
20/20 cm 15/20 cm 10/20 cm 10/15 cm 5/20 cm 12/12 cm |
Az épület favázának tűzállóságát a túlméretezett nagy keresztmetszet adja. A falak és tető mentén az éghetetlen szigetelőanyag és gipszkarton réteg növeli a tűzállóságot. A födémet felülről a szigetelőanyag és a min. 5cm fel-beton védi. Az előtétfal váza horganyzott acél.

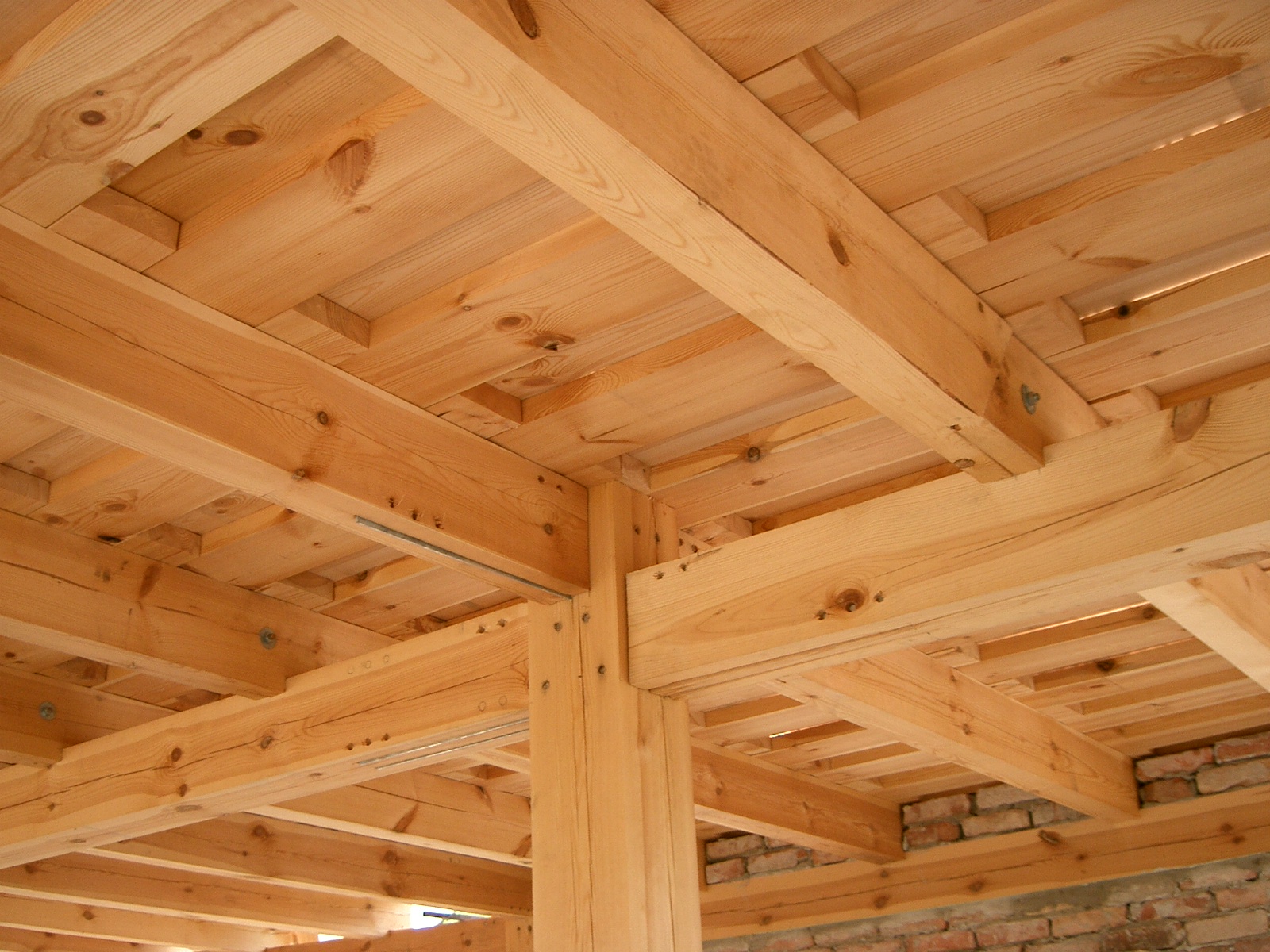

A födém maximum 5 méterenként 15/20 mestergerendákból áll, melyekre keresztirányban 80-100 centiméterenként 10/20 födémgerendák, és födém pallózat kerül. Az 5cm pallózat tárcsásítja a fafödém gerendaszerkezetét. Az úsztatást lépésálló 5cm hőszigetelő anyag és min. 5cm C16 felbeton biztosítja.
A kapcsolóelemek a BÉLIK ÉS TÁRSA Kft által kifejlesztett és kizárólagosan használt mérnöki kötésekkel készülnek típuscsomópontjainkkal. A kritikus csomópontokat egyedileg számításokkal ellenőrizve.

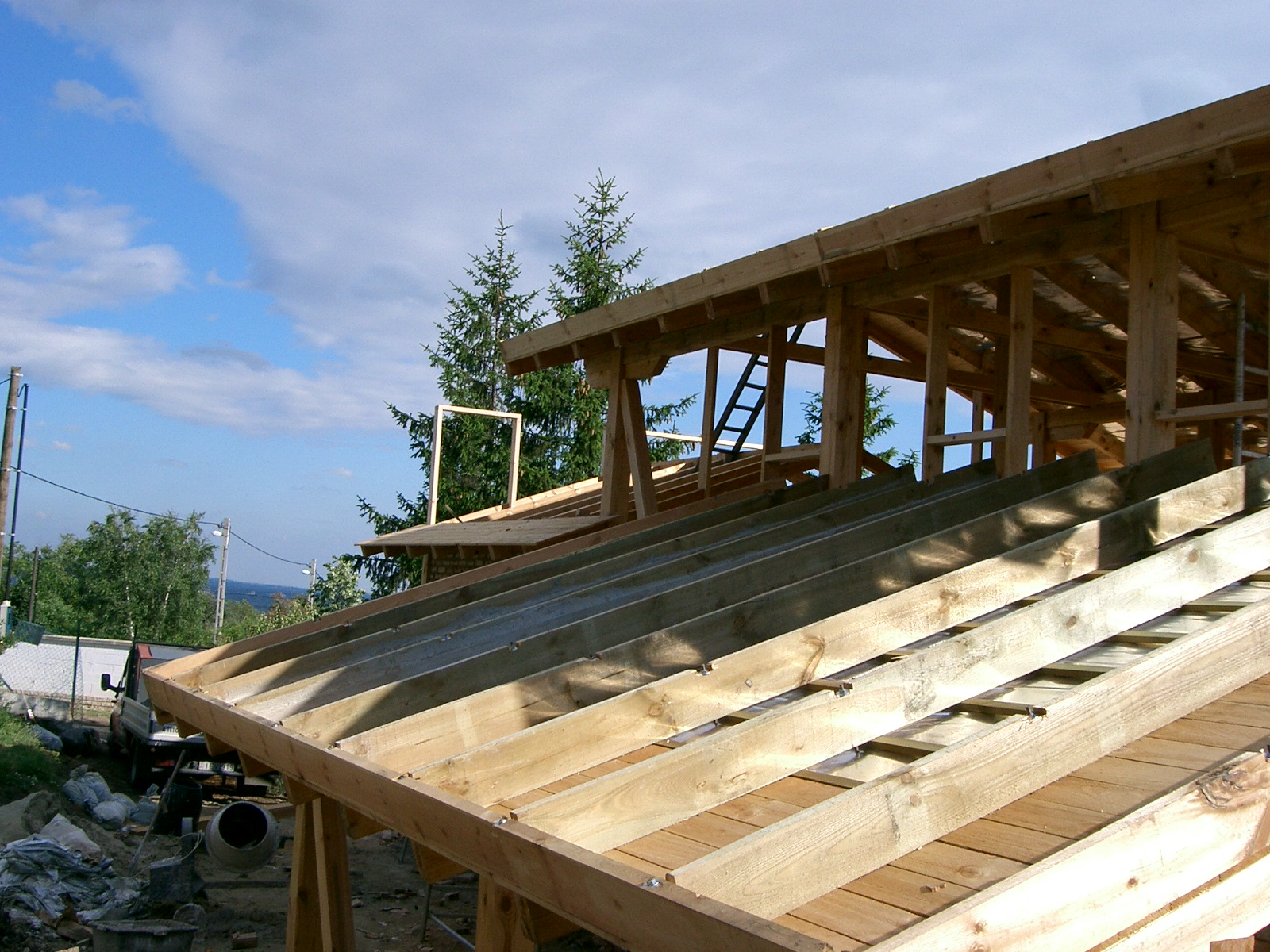

Tetőszerkezet: hagyományos rendszerű látszó 10/15 szarufázata között gipszkarton burkolatot helyezünk el.

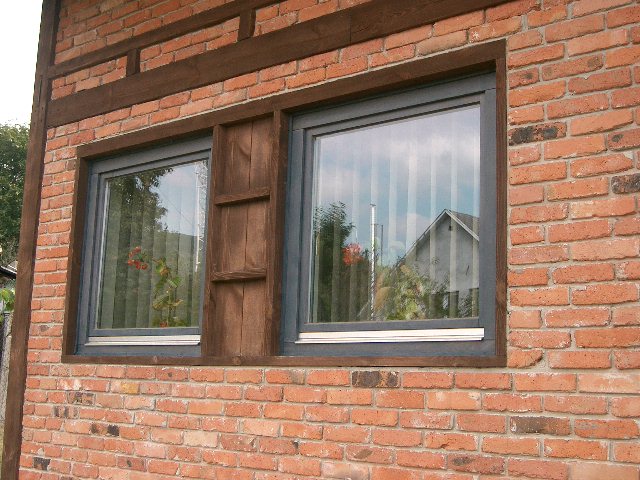

Nyílásképzés fachwerk-szerű kazettázással, illetve falazással egyidejűleg elhelyezett ácskerettel történik. Belső válaszfalak esetén előre gyártott áthidalót alkalmazunk.
A külső határoló fal gipszkarton előtétfalat kap, melyben oldjuk meg az épület függőleges hőszigetelését. Az előtétfal váza RIGIPS profilokból áll.Az építési rendszer NME engedéllyel, a felhasznált anyagok szintén engedéllyel rendelkeznek.
